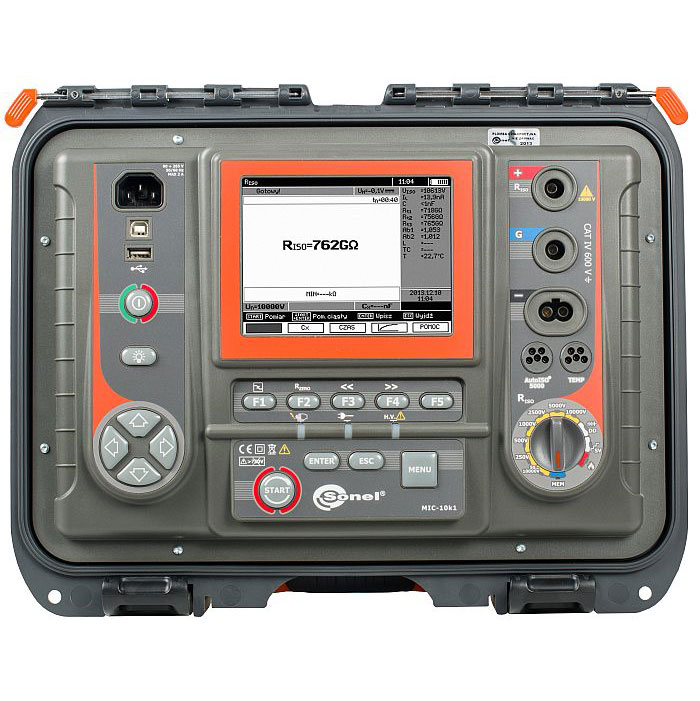

Megohmetro digital, medición de la resistencia de aislamiento de hasta 40 TΩ, MIC-10K1

Modelo: MIC-10K1

Caraterísticas

Medición de la resistencia de aislamiento: hasta 40 TΩ

  • Indicación continua de la medición de resistencia de aislamiento o corriente de fuga,
  • Descarga automática de la tensión capacitiva del objeto al finalizar la medida de la resistencia de aislamiento,
  • Señalización acústica en intervalos de 5 segundos para facilitar la captura de las características de tiempo,
  • Tiempo de medición ajustable hasta 99'59'',
  • Medida de los tiempos de prueba T1, T2 y T3 para la medición de uno o dos coeficientes de absorción, en el rango de 1 ... 600 s,
  • Medida del índice de polarización (PI), coeficientes de absorción AB1, AB2 y absorción dieléctrica (DAR),
  • Indicación de la tensión real de prueba durante la medición,
  • Corriente de prueba: 1.2 mA, 3 mA y 6 mA,
  • Cables de prueba de hasta 20 m de longitud,
  • Protección contra medidas en objetos en tensión,
  • Medición automática de múltiples cables con el adaptador AutoISO-5000 opcional ( máx. tensión 5 kV),
  • Medición de la capacidad durante la medida de RISO,
  • Medición de la temperatura (con sonda opcional - WASONT1),
  • Medición de la resistencia de aislamiento con escalones de tensión (SV),
  • Cálculo de la Descarga Dieléctrica (DD),
  • Modo de quemado, para localización de la falta,

Otras características:

  • Filtros digitales para mediciones en ambiente con ruido alto,
  • Medición de la corriente de fuga durante la prueba de resistencia de aislamiento,
  • Medición de tensión CC y CA en el rango de 0 ... 750 V,
  • Gráficos en la pantalla durante la medición,
  • Memoria innovadora con posibilidad de descripción de: puntos de medición, instalación, nombre del cliente,
  • Mini teclado Bluetooth (opcional),
  • Pantalla gráfica retroiluminada LCD de 5.6’,
  • Teclado retroiluminado,
  • Alimentado mediante baterías recargables,
  • Cumple con los requisitos de la norma EN 61557.

Especificaciones técnicas:

Medición de la resistencia de aislamiento
Rango de medición según IEC 61557-2  UN = 10000V: 10,0 MΩ…40,0 TΩ

Rango de medición

Resolución

Precisión

0,0...999 kΩ 1 kΩ ±(3% v.m. + 10 dígitos)
1,00...9,99 MΩ 0,01 MΩ ±(3% v.m. + 10 dígitos)
10,0...99,9 MΩ 0,1 MΩ ±(3% v.m. + 10 dígitos)
100...999 MΩ 1 MΩ ±(3% v.m. + 10 dígitos)
1,00...9,99 GΩ 0,01 GΩ ±(3% v.m. + 10 dígitos)
10,0...99,9 GΩ 0,1 GΩ ±(3% v.m. + 10 dígitos)
100...999 GΩ 1 GΩ ±(3,5% v.m. + 10 dígitos)
1,00...9,99 TΩ 0,01 TΩ ±(7,5% v.m. + 10 dígitos)
10,0...20,0 TΩ 0,1 TΩ ±(12,5% v.m. + 10 dígitos)
10,0...40,0 TΩ 0,1 TΩ ±(12,5% v.m. + 10 dígitos)

Los valores aproximados de la resistencia medida que dependen de la tensión de medición los muestra la tabla siguiente.

Tensión

Rango de medición

Rango de medición para AutoISO-5000

50 V 200 GΩ 20,0 GΩ
100 V 400 GΩ 40,0 GΩ
250 V 1,00 TΩ 100 GΩ
500 V 2,00 TΩ 200 GΩ
1000 V 4,00 TΩ 400 GΩ
2500 V 10,00 TΩ 400 GΩ
5000 V 20,0 TΩ 400 GΩ
10 000 V 40,0 TΩ -

Medición de la resistencia de aislamiento con escalones de tensión

Tensión UISO

MIC-10k1

50...1000 V 10 V
1000...5000 V 25 V
5000...10000 V 25 V



Medición de voltajes de AC/DC

Rango de medición

Resolución

Precisión

0.0...29,9 V 0,1 V ±(2% v.m. + 20 dígitos)
30,0...299,9 V 0,1 V ±(2%v.m. + 6 dígitos)
300...750 V 1 V ±(2% v.m. + 2 dígitos)
  • Rango de frecuencia: 45...65Hz

Medición de capacidad

Rango de medición

Resolution

Accuracy

1...999 nF 1 nF ±(5%v.m. + 5 dígitos)
1,00...49,99 µF 0,01 µF ±(5%v.m. + 5 dígitos)
  • La medición de la capacitad sólo durante la medición RISO (durante la descarga del objeto).
  • Para las tensiones inferiores a 100 V, el error de medición de la capacidad no está especificado.



Medición de temperatura

Rango de medición

Resolución

Resolución

-40,0...99,9 °C 1 °C ±(3%v.m. + 8 dígitos)
-40,0...211,8 °F 1 °F ±(3%v.m. + 16 dígitos)

Seguridad eléctrica:

  • Tipo de aislamiento: doble aislamiento, según EN 61010-1 e IEC 61557.
  • Categoría de seguridad: IV 600 V (III 1000 V) según EN 61010-1.
  • Protección según EN 60529: IP54 (IP67 - con tapa cerrada).
  • Altura s.n.m.: 3000 m.

Otras especificaciones técnicas:

  • Alimentación del equipo: red 90 – 265V 50/60Hz y paquetes acumuladores integrados.
  • Peso: aprox. 5,6 kg.
  • Dimensiones: 390 x 310 x 170 mm.
  • Display: graphic LCD 5,6'.
  • Transmisión de resultados de medición: USB o Bluetooth®.

El abreviado de “v.m.” significa “valor medido”

Accesorios estándar:

  • Cable de prueba con enchufe banana; 3 m; 10kV; rojo
  • Cable de prueba con enchufe banana; 3 m; 10kV; azul
  • Cable de prueba con enchufe banana; 3 m; 10kV; negro, apantallado
  • Cable comunicación USB
  • "Cocodrilo" clip 5,5 kV; negro
  • "Cocodrilo" clip 5,5 kV; rojo
  • "Cocodrilo" clip 5,5 kV; azul
  • Punta de prueba 5,5 kV con conector banana; rojo
