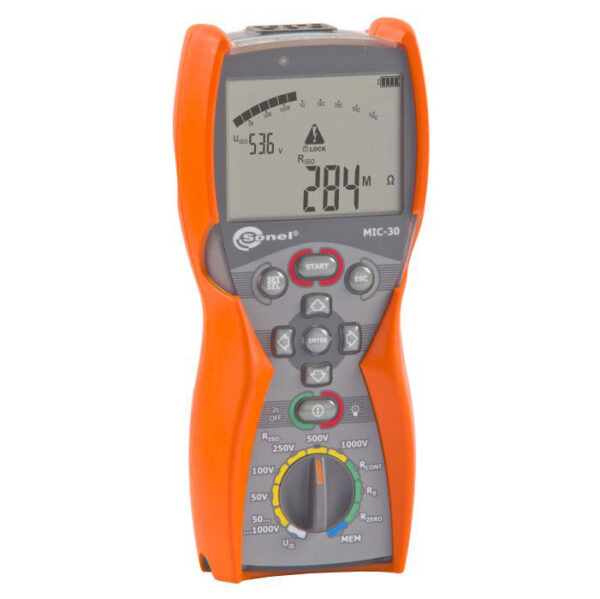

Megohmetro portátil, medidor de resistencia de aislamiento de mano

Modelo: MIC-30

Caraterísticas

  • Medición de resistencia de aislamiento:
    • Tensión de prueba de aislamiento seleccionable: 50, 100, 250, 500, 1000V o 50...1000V en pasos de 10 V,
    • Medida automática en enchufes con el adaptador UNI-Schuko con la posibilidad de configurar juegos de cables medidos,
    • Indicación continua de resistencia de aislamiento o de corriente de dispersión,
    • Descarga automática de la capacidad de los dispositivos después de la medida de resistencia de aislamiento,
    • Señalización acústica cada cinco segundos que facilita indicación del tiempo que pasó,
    • Medida de tiempos de prueba T1, T2 & T3 para medir uno o dos coeficientes de absorción de aislamiento para tres intervalos de tiempo ajustables desde 1...600 segundos,
    • Indicación de tensión de medida real durante medición,
    • Protección contra la medición de los objetos vivos,
    • Medición de tres hilos.
  • Medición de la continuidad de los conductores de protección y equipotencial de acuerdo con la norma EN 61557 con>200mA de corriente.
  • Continuidad de circuito de baja tensión y medida de resistencia:
  • Medida de resistencia de circuito (<1999Ω) con <15mA corriente,
  • Rápida señal acústica si resistencia de circuito está bajo de 30.
  • Medición de corriente de fuga.
  • Medida de capacitancia durante medición de RISO.
  • Medición de tensiones continuas y alternas en rango de 0...600V.
  • Memoria para 990 mediciones con la posibilidad de transferir los datos memorizados.
  • Alimentación: 4 AA pilas o baterías recargables, indicador de batería baja.

Especificaciones técnicas:

Medición de la resistencia de aislamiento
Rango de medida de acuerdo con EN 61557-2 para UN=50 V: 50 kΩ...250,0 MΩ

Rango Resolución Precisión
0,0...999,9 kΩ 0,1 kΩ ±(3% v.m. + 8 dígitos) [±(5% v.m. + 8 dígitos)]*
1,000...9,999 MΩ 0,001 MΩ ±(3% v.m. + 8 dígitos) [±(5% v.m. + 8 dígitos)]*
10,0...99,99 MΩ 0,01 MΩ ±(3% v.m. + 8 dígitos) [±(5% v.m. + 8 dígitos)]*
100,0...250,0 MΩ 0,1 MΩ ±(3% v.m. + 8 dígitos) [±(5% v.m. + 8 dígitos)]*

*- con WS-04 (adaptador con UNI-Schuko)

Rango de medida de acuerdo con EN 61557-2 para UN=100 V: 100 kΩ...500,0 MΩ

Rango Resolución Precisión
0,0...999,9 kΩ 0,1 kΩ ±(3% v.m. + 8 dígitos) [±(5% v.m. + 8 dígitos)]*
1, 000...9,999 MΩ 0,001 MΩ ±(3% v.m. + 8 dígitos) [±(5% v.m. + 8 dígitos)]*
10,0...99,99 MΩ 0,01 MΩ ±(3% v.m. + 8 dígitos) [±(5% v.m. + 8 dígitos)]*
100,0...500,0 MΩ 0,1 MΩ ±(3% v.m. + 8 dígitos) [±(5% v.m. + 8 dígitos)]*

*- conWS-04 (adaptador con UNI-Schuko)

Rango de medida de acuerdo con EN 61557-2 para UN=250 V: 250 kΩ...2,000 GΩ

Rango Resolución Precisión
0,0...999,9 kΩ 0,1 kΩ ±(3% v.m. + 8 dígitos) [±(5% v.m. + 8 dígitos)]*
1,000...9,999 MΩ 0,001 MΩ ±(3% v.m. + 8 dígitos) [±(5% v.m. + 8 dígitos)]*
10,0...99,99 MΩ 0,01 MΩ ±(3% v.m. + 8 dígitos) [±(5% v.m. + 8 dígitos)]*
100,0...999,0 MΩ 0,1 MΩ ±(3% v.m. + 8 dígitos) [±(5% v.m. + 8 dígitos)]*
1,000...2,000 GΩ 0,001 GΩ ±(3% v.m. + 8 dígitos) [±(5% v.m. + 8 dígitos)]*

*- con  WS-04 (adaptador con UNI-Schuko)

Rango de medida de acuerdo con PN-EN 61557-2 para UN=500 V: 500 kΩ...20,00 GΩ

Rango Resolución Precisión
0,0...999,9 kΩ 0,1 kΩ ±(3% v.m. + 8 dígitos) [±(5% v.m. + 8 dígitos)]*
1,000...9,999 MΩ 0,001 MΩ ±(3% v.m. + 8 dígitos) [±(5% v.m. + 8 dígitos)]*
10,00...99,99 MΩ 0,01 MΩ ±(3% v.m. + 8 dígitos) [±(5% v.m. + 8 dígitos)]*
100,0...999,0 MΩ 0,1 MΩ ±(3% v.m. + 8 dígitos) [±(5% v.m. + 8 dígitos)]*
1,000...9,999 GΩ 0,001 GΩ ±(4% v.m. + 6 dígitos) [±(6% v.m. + 6 dígitos)]*
10,00...20,00 GΩ** 0,01 GΩ ±(4% v.m. + 6 dígitos) [±(6% v.m. + 6 dígitos)]*

*- con WS-04 (adaptador con UNI-Schuko)
**- con WS-04 (adaptador con UNI-Schuko) – rango hasta 10GΩ

Rango de medida de acuerdo con EN 61557-2 para UN=1000 V: 1000 kΩ...10,00 GΩ

Rango Resolución Precisión
0,0...999,9 kΩ 0,1 kΩ ±(3% v.m. + 8 dígitos)
1,000...9,999 MΩ 0,001 MΩ ±(3% v.m. + 8 dígitos)
10,00...99,99 MΩ 0,01 MΩ ±(3% v.m. + 8 dígitos)
100,0...999,0 MΩ 0,1 MΩ ±(3% v.m. + 8 dígitos)
1,000...9,999 GΩ 0,001 GΩ ±(4% v.m. + 6 dígitos)
10,00...99,99 GΩ 0,01 GΩ ±(4% v.m. + 6 dígitos)
100,0 GΩ 0,1 GΩ ±(4% v.m. + 6 dígitos)

Medición de la continuidad de los conductores de protección y equipotencial
Rango de medida de acuerdo con EN 61557 - 4: 0,10...1999 Ω

Rango Resolución Precisión
0,00...19,99 Ω 0,01 Ω ±(2% v.m. + 3 dígitos)
20,0...199,9 Ω 0,1 Ω ±(2% v.m. + 3 dígitos)
200...1999 Ω 1 Ω ±(4% v.m. + 3 dígitos)
  • Voltaje en terminales abiertos: <8V
  • Corriente de salida R <2Ω: ISC >200mA: ISC >200mA
  • Compensación de la resistencia de los conductores de prueba
  • El flujo de corriente bidireccional, muestra del valor promedio de la resistencia

Baja tensión y medida de resistencia

Rango Resolución Precisión
0,0...199,9 Ω 0,1 Ω ±(3% v.m. + 3 dígitos)
200...1999 Ω 1 Ω ±(3% v.m. + 3 dígitos)
  • Voltaje en terminales abiertos:  <8V
  • Corriente en terminales cerrados 5mA < ISC < 15mA
  • Señal acústica LED verde en caso de detectar resistencia < 30Ω ± 50%
  • Compensación de la resistencia de los conductores de prueba

Mediciones de capacitancia

Rango Resolución Precisión
1...999 nF 1 nF ±(5% v.m. + 5 dígitos)
1,00...9,99µF 0,01µF ±(5% v.m. + 5 dígitos)
  • Valor de capacitancia mostrado durante medida de RISO,
  • Para voltajes de prueba bajo 100V y resistencias medidas bajo 10MΩ, error de la capacitancia medida no está especificado.

Medición de la alternancia y la tensión directa

Rango Resolución Precisión
0,0...299,9 V 0,1 V ±(2% v.m. + 6 dígitos)
300...600 V 1 V ±(2% v.m. + 2 dígitos)

Rango de frecuencia: 45...65 Hz

“v.m.” valor medido

Equipamiento estándar de MIC-30:

  • Cable de prueba de 1,2m rojo
  • Cable de prueba de 1,2m azul
  • Cable de prueba apantallado de 1,2m; negro
  • Cocodrilo K02; azul
  • Receptor - interfaz para transmisión de radio OR1 (USB)
  • Sonda con conector tipo banana; negro
  • Sonda con conector tipo banana; rojo
  • Funda M6
  • Correas
  • Asa para el equipo
  • Certificado de calibración
  • Juego de baterías

Seguridad eléctrica:

  • Tipo de aislamiento doble, según EN 61010-1 y IEC 61557
  • Categoría de medida IV 600V (III 1000V) según EN 61010-1
  • Clase de protección EN 60529 IP67

Otros datos técnicos:

  • Alimentación 4 baterías alcalinas o juego de baterías Ni-MH
  • Peso ~1kg
  • Dimensiones 220 x 100 x 60 mm
