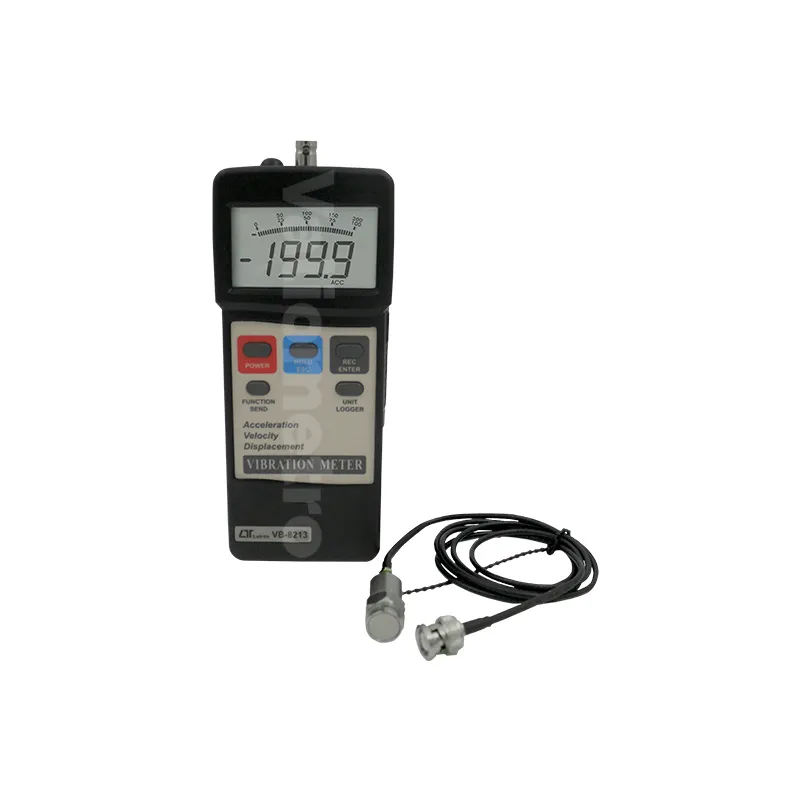

Vibrómetro para medición de aceleración, velocidad, y desplazamiento VB8213

Modelo: LUTRON VB8213

Caraterísticas

Aplicaciones para el monitoreo de vibración industrial:
Toda la industrial maquinaria vibra. El nivel de vibración es una guía útil de la condición de la máquina. El poco balance, equilibrio, el desalineamiento y lo flojo que esté la estructura causarán el aumento del nivel de vibración, esto es una muestra segura que es necesario un mantenimiento.

Características generales

  • Rango de frecuencia 10 Hz -1 Hz, ISO relativa 2954 de la reunión de la sensibilidad.
  • Fuente profesional de la medida de la vibración con el sensor y la base magnética, sistema completo de la vibración.
  • Unidad de exhibición métrica e imperial.
  • RMS, valor máximo, medida de asimiento máxima
  • Amplia variedad de frecuencia.
  • Botón para congelar los datos de la lectura deseada.
  • Función de memoria para registrar lecturas en memoria de máximo y mínimo.
  • Sonda de vibración separada con base magnética, de fácil operación.
  • Interface a la computadora RS-232
  • Software opcional de la adquisición de datos para el expediente de datos y el datalogger.
  • Amplia pantalla LCD con indicador de grafica de barras
  • Circuito del microordenador, alto rendimiento.
  • Función de auto-apagado que le ahorra vida a la batería del equipo.
  • Indicador bajo incorporado de la batería.
  • Maletín de alojamiento compacto, para trabajo pesado.
  • Kit completo con el maletín para transporte difícil.
  • Gama que mide 200 mm/s, 7,87 inch/sec de la velocidad.
  • Gama que mide 200 m/s2 656 1\s2 de la aceleración.
  • Gama de frecuencia ancha.

Especificaciones Técnicas

Pantalla Pantalla de 52mm x 38mm LCD extra grande, 16 mm (0.63") tamaño de dígitos, con indicador de grafica de barras.
Mediciones Velocidad, Aceleración y Desplazamiento, valores de RMS, valor de punta, retención de datos, valores de mínimo y máximo.
Funciones Principal: RMS, Pico, Max, Asimiento.
Otras: Asimiento de datos, valor máximo y mínimo, data logger.
Rango de Frecuencia 10 Hz ~ 1 Hz, * Sensibilidad relativa durante el rango de frecuencia de medición ISO 2954 referente a la tabla 1, pagina 19.
Circuito Circuito de microcomputador exclusivo, alto rendimiento.
Retención de Datos Congelamiento de la lectura deseada
Medida máxima Medir el valor máximo.
máximo, medida de asimiento Medir y actualizar la lectura máxima.
memoria Valor máximo y mínimo.
Apagado Auto apagado cuando no está en uso, ayuda a la preservación de la vida de la carga de la batería o apagado manual por medio de botón.
Tiempo de muestra Aproximadamente de 1 segundo.
Tiempo de muestra de data logger 0, 1, 2, 10, 30, 60, 600, 1800, 3600 segundos. 0 segundos manual Datalogger. * Otro tiempo de prueba más allá de 0 segundos: auto data logger.
N° de datalogger 500 max.
Salida de datos Puerto Serial RS-232, aislado .
Temperatura de operación De 0 a 50°C (32 a 122°F) .
Humedad de operación Menos de 80% de Humedad Relativa.
Retención de punta Para retener el valor de la punta, valor de punta = 1.414 RMS
Fuente de Poder Batería DC9V alcalina o del tipo Alta Duración, 006P, MN1604 (PP3) ó equivalente
Consumo de energía Aproximadamente DC 6 mA.
Peso Medidor: 230 g/0.50 LB
Sonda con base magnética: 38 g/0.09 LB
Dimensiones Medidor: 180 x 72 x 32 mm (7.1 x 2.8 x 1.3 pulgadas
Sonda con sensor de vibración: Redonda 19 mm. Dia. x 21 mm.

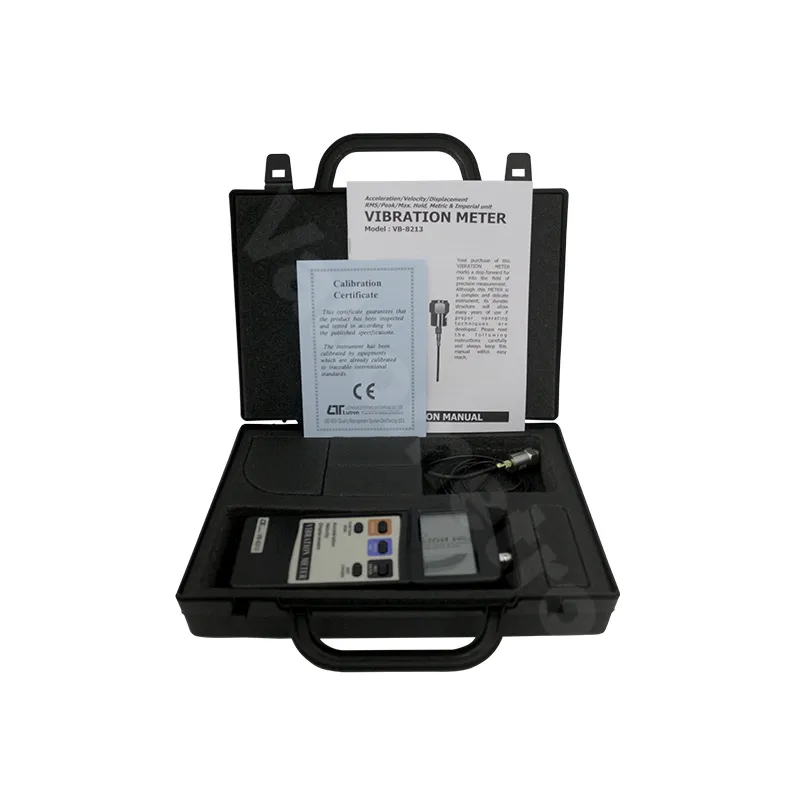

Accesorios incluidos 1 Manual de instrucción
1 Sensor de Vibración con cable
1 Base Magnético
1 Estuche portador
Accesorios opcionales Cable RS32, UPCB-02
Cable USB, USB-01
Software Datalogger LT-SDL2005
(Versión para Windows, record de datos y adquisición de datos)



Especificaciones técnicas



Mediciones Aceleración
(RMS, Pico, Lectura Máxima )
Velocidad
(RMS, Pico, Lectura Máxima )
Desplazamiento
(RMS, Lectura Máxima)
Unidad m/s^2 mm/s mm
Rango 0.5 a 199.9 m/s^2 0.5 a 199.9 mm/s 1.999 mm
Resolución 0.1 m/s^2 0.1 mm/s 0.001 mm
Exactitud ± (5% + 2d) lectura @ 160Hz, 80Hz, 23 ± 5°C ± (5% + 2d) lectura @ 160Hz, 80Hz, 23 ± 5°C ± (5% + 2d) lectura @ 160Hz, 80Hz, 23 ± 5°C
Punto de calibración 50 m/s^2 (160 Hz) 50 mm/s (160 Hz) 0.141mm (160 Hz)

Unidad G @1G = 9.8m/s^2 cm/s pulgadas
Rango 0.05 a 20.39G 0.05 a 19.99 cm/s 0.078 pulgadas
Resolución 0.01G 0.01 cm/s 0.001 pulgadas
Exactitud ± (5% + 2d) lectura @ 160Hz, 80Hz, 23 ± 5°C ± (5% + 2d) lectura @ 160Hz, 80Hz, 23 ± 5°C ± (5% + 2d) lectura @ 160Hz, 80Hz, 23 ± 5°C
Punto de calibración 50 m/s^2 (160 Hz) 50 mm/s (160Hz) 0.141mm (160 Hz)

Unidad ft/s^2 pulgadas/s
Rango 2 a 66 0.02 a 7.87 pulgadas/s
Resolución 1ft/s^2 0.01 pulgadas/s
Exactitud ± (5% + 2d) lectura @ 160Hz, 80Hz, 23 ± 5°C ± (5% + 2d) lectura @ 160Hz, 80Hz, 23 ± 5°C
Punto de calibración 50 m/s^2 (160 Hz) 50 mm/s (160 Hz)
