Principales características:

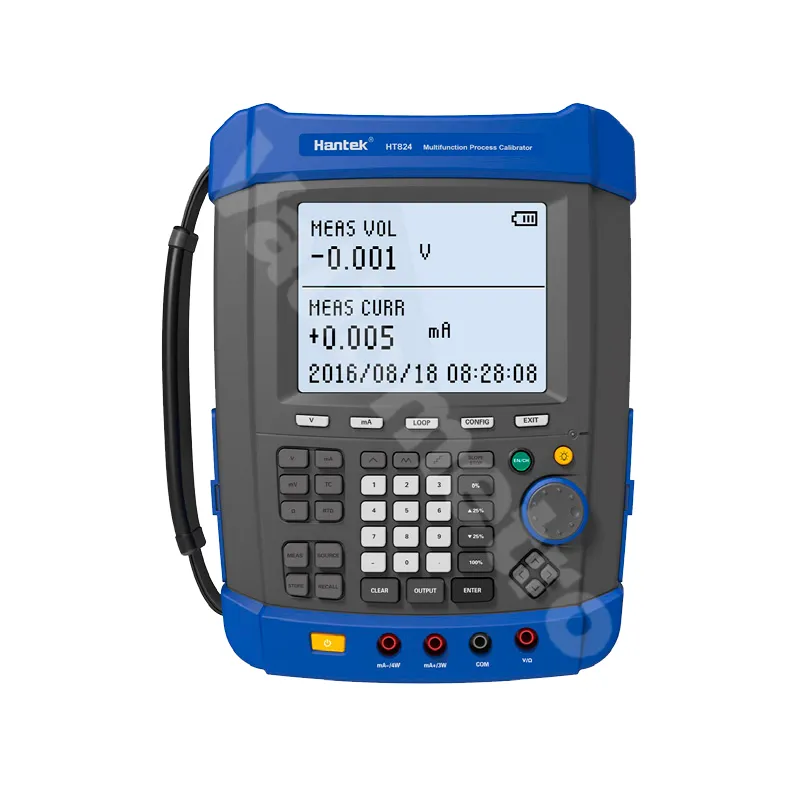

- El calibrador de procesos multifuncionales HT824 tiene alta precisión y alta estabilidad, puede ser ampliamente utilizado en la calibración del sitio de instrumentos y equipos de la industria en el laboratorio.
- Funciones potentes, puede simular el voltaje de salida en milivoltios y voltios, corriente en miliamperios y muchos tipos de señales eléctricas necesarias para la medición y el control durante el proceso de control de la industria.
- También puede probar o simular tipos de señales TC y RTD.
- Pantalla de entrada / salida de 5 1/2 dígitos.
- Compensación y configuración manual / automática de unión en frío.
- El valor de temperatura puede medirse / emitirse directamente.
- Apagado automático cuando el voltaje de la batería es bajo.
- Sistema avanzado de administración de batería incorporado.
- Batería de litio de 7.4V / 7800mAh, que puede durar fácilmente más de 8 horas durante el trabajo de medición.
- Salida de señal de onda triangular/ onda escalonada automática.
- Puede almacenar 8 conjuntos de datos de medición y salida, y recuperarlos para mostrarlos. Todo el valor de configuración y la función en la última operación se pueden guardar automáticamente después del apagado.
- La pantalla muestra el diagrama de conexión de sondas y enchufes para evitar una operación incorrecta. Tiene luz de fondo.
- La salida tiene funciones automáticas/manual de paso y pendiente.
- Puede establecer arbitrariamente el valor de 0%, 25%, 100% en el rango de salida de señal para probar la velocidad de respuesta del transmisor.
- Campo de aplicación: medición y calibración de instrumentos, mantenimiento y revisión de instrumentos de temperatura, mantenimiento y revisión automáticos, depuración de construcción de proyectos, detección y diagnóstico de la fuente de señal del sistema de control, configuración del sitio de reparación de instrumentos, aplicable para laboratorio de ingeniería térmica en energía eléctrica
Especificaciones técnicas:
Modelo | HT824 | ||||
Medición de Voltaje DC | |||||
Rango | 0-30.000V(parte superior de la pantalla)*1 | 0-24.000V(parte inferior de la pantalla)*2 | 0-90.000mV | ||
Resolución | 0.001V | 0.001V | 0.001mV | ||
Precisión | 0.1%+5 | 0.05%+5 | 0.05%+5 | ||
*1 and *2:Resistencia de entrada mayor a 1MΩ | |||||
Voltaje DC de Salida | |||||
Rango | 0—20.000V | 0—90.000mV | |||
Resolución | 0.001V | 0.001mV | |||
Precisión | 0.05%+5 | 0.05%+5 | |||
Medición y salida en milivoltios | |||||
Rango | -10.000mV—80.000mV | ||||
Resolución | 0.001mV | ||||
Precisión | 0.05%+5 | ||||
Medición de corriente DC (miliamperios) | |||||
Rango | 0—24.000mA(parte superior de la pantalla)*1 | 0—24.000mA(parte inferior de la pantalla)*2 | |||
Resolución | 0.001mA | 0.001mA | |||
Precisión | 0.05%+5 | 0.05%+5 | |||
Corriente DC de salida(miliamperios) | |||||
Rango | 0—24.000mA | ||||
Resolución | 0.001mA | ||||
Precisión | 0.05%+5 | ||||
Medición de resistencia | |||||
Rango de Ohm | 0—400.00Ω | 400.0—4000.0Ω | |||
Precisión ±Ω | 4 Wire(4W) | 0.02%+5 | 0.02%+5 | ||
2 Wire(2W)and 3 Wire(3W) | 0.05%+5 | 0.05%+5 | |||
Corriente de eexcitación:0.2mA。 | |||||
Máximo voltaje de entrada:30V。 | |||||
Resistencia de salida | |||||
Rango | 5.00Ω―400.00Ω | 400.0―1500.0Ω | |||
Corriente de excitación para el instrumento de medición | 0.15mA-2mA | 0.05mA-0.8mA | |||
Precisión ±Ω | 0.05%+5 | 0.05%+5 | |||
Resolución | 0.1Ω | 0.1Ω | |||
Temperatura de termocuplas | |||||
Tipo | Rango | Resolución | Precisión de medición y salida ±℃ | ||
S | -50.0℃ a 0℃ | 0.1℃/0.1℉ | 2℃ | ||
0℃ a 500.0℃ | 0.1℃/0.1℉ | 1.5℃ | |||
500.0℃ a 1760.0℃ | 0.1℃/0.1℉ | 1.3℃ | |||
R | -50.0℃ a 0℃ | 0.1℃/0.1℉ | 2℃ | ||
0℃ a 500.0℃ | 0.1℃/0.1℉ | 1.5℃ | |||
500.0℃ a 1760.0℃ | 0.1℃/0.1℉ | 1.3℃ | |||
B | 200℃ a 800℃ | 1℃/1℉ | 2.5℃ | ||
800℃ a 1800℃ | 1℃/1℉ | 2.3℃ | |||
K | -200.0℃ a 1370.0℃ | 0.1℃/0.1℉ | 1.3℃ | ||
N | -200.0℃ a 1300.0℃ | 0.1℃/0.1℉ | 1.3℃ | ||
E | -200.0℃ a 1000.0℃ | 0.1℃/0.1℉ | 1℃ | ||
J | -200.0℃ a 1200.0℃ | 0.1℃/0.1℉ | 1℃ | ||
T | -200.0℃ a 400.0℃ | 0.1℃/0.1℉ | 1℃ | ||
Termocupla adopta ITS-90 | |||||
Si la compensación de la unión fría está abierta, debe haber un valor adicional de ± 0.5 ℃ | |||||
Temperatura de termo resistencias | |||||
Tipo | Precisión ±℃ | ||||
Rango | 4 cables ℃ | 2 y 3 cables ℃ | Salida ℃ | ||
Pt100-385 | -200.0℃-850.0℃ | 0.8℃ | 1℃ | 0.8℃ | |
Pt100-3926 | -200.0℃-850.0℃ | 0.8℃ | 1℃ | 0.8℃ | |
Pt100-JIS | -200.0℃-850.0℃ | 0.8℃ | 1℃ | 0.8℃ | |
Pt200-385 | -200.0℃-250.0℃ | 0.7℃ | 0.8℃ | 0.7℃ | |
250.0℃-630.0℃ | 1.3℃ | 2.1℃ | 1.3℃ | ||
Pt500-385 | -200.0℃-500.0℃ | 0.8℃ | 1.1℃ | 0.8℃ | |
500.0℃—630.0℃ | 1℃ | 1.5℃ | 1℃ | ||
Pt1000-385 | -200.0℃-100.0℃ | 0.7℃ | 0.7℃ | 0.8℃ | |
100.0℃-630.0℃ | 0.7℃ | 0.8℃ | 0.8℃ | ||
Cu100 | -50.0℃-150.0℃ | 1℃ | 1.2℃ | 1℃ | |
Cu50 | -50.0℃-150.0℃ | 1℃ | 1.2℃ | 1℃ | |
Resolución: 0.1°C, 0.1°F | |||||
Corriente de excitación permitida (salida): Pt100-385, Pt100-392, Pt100-JIS, Pt200-385:0.15 to 3.0 mA | |||||
Pt500-385:0.05 a 0.80mA;Pt1000-385:0.05 a 0.40mA | |||||
2 cables: no incluye resistencia de cable | |||||
3 cables: Se asume que utiliza el cable de prueba correspondiente, la resistencia total no puede ser mayor que 100Ω. | |||||
Índice completo | |||||
Temperatura de operación | 0℃ a 50℃ | ||||
Temperatura de almacenaje | -20℃ a 70℃ | ||||
Altura de operación | Elevación promedio menos de 3000 | ||||
Humedad relativa (Sin humedad de trabajo relativa de condensación %) | 75%(30℃ a 40℃) | ||||
45%(40℃ a 50℃) | |||||
35%(50℃ a 55℃) | |||||
<10℃, no control | |||||
Estabilidad | Fuera del rango de 23±5℃, cada grado incrementa ±0.005% del rango. | ||||
Vibración | Vibración aleatoria, 2g,5 a 500Hz | ||||
Seguridad | EN 61010-1:1992 | ||||
Nivel de protección | Grado de contaminación Ⅱ | ||||
