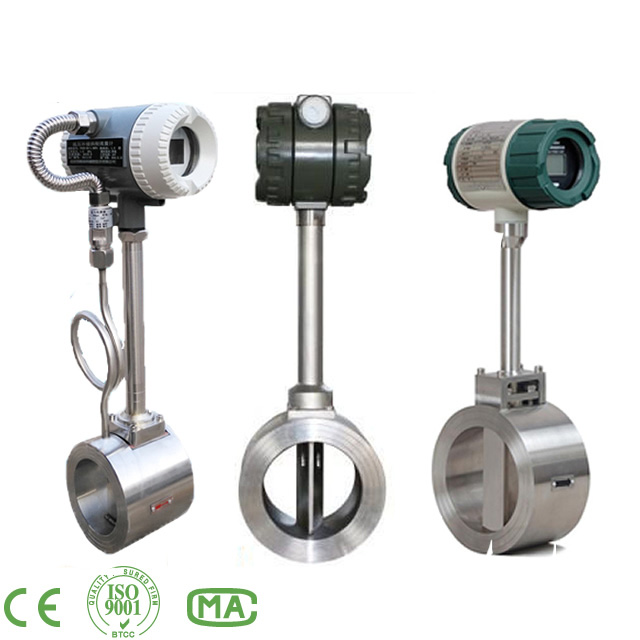

Flujómetro tipo Vortex para vapor, gas y agua, KVFG

Modelo: KVFG

Caraterísticas



Estructura





Los caudalímetros tipo Vortex se utilizan en distintos sectores de la industria para medir el caudal volumétrico de líquidos, gases y vapor.  Está basado en el principio de generación de vórtices. Un cuerpo que atraviese un fluido generará vórtices flujo abajo. Estos vórtices se forman alternativamente a un lado y al otro de cuerpo causando diferencias de presión que son medidas por un sensor. La velocidad de flujo, y por tanto el caudal volumétrico, es proporcional a la frecuencia de formación de los vórtices.Característica

  •  Sin partes móviles, resistencia al desgaste, la estructura es simple y la sólida.
  •  Ensamble con un circuito anti interferente y sensores anti vibración, que puedan garantizar el rendimiento anti vibratorio del producto.
  •  La temperatura de trabajo permitida es amplia de -40 °C a + 350
  • Salida de señal de pulso o salida de señal de corriente de sistema 4-20mA de dos cables

Especificaciones:

Rango de aplicación 1 Gas; 2. líquido; 3. vapor
Valor medido primario Tasa de flujo
Valor medido secundario Flujo de volumen (presión y temperatura disponibles)
Temperatura de proceso T1 nivel: -20...100 °C
T2 nivel: -20...250 °C
T3 nivel: -20...350 °C
Presión
EN 1092-1 DN200...DN300: PN10
DN100...DN200: PN16
DN15...DN80: PN25
Otra presión, bajo pedido
ASME B16.5 1/2"...8": 150#
Otra presión, bajo pedido
JIS 1/2"...8": 10K
Otra presión, bajo pedido
Exactitud Para líquido: 1.0%
Para gas/ vapor: 1.5%
Material del cuerpo SS304
SS316
Material de convertidor Estándar: Aluminio fundido troquelado de poliuretano



Rango de flujo

Diámetro Líquido Gas
(mm) (pulgadas) Flujo(m3/h) Flujo(m3/h)
15 1/2" 1.2-6.2 5-25
20 3/4" 1.5-10 8-50
25 1" 1.6-16 10-70
40 1-1/2" 2.5-26 22-220
50 2" 3.5-38 36-320
65 2-1/2" 6.2-65 50-480
80 3" 10-100 70-640
100 4" 15-150 130-1100
125 5" 25-250 200-1700
150 6" 36-380 280-2240
200 8" 62-650 580-4960
250 10" 140-1400 970-8000
300 12" 200-2000 1380-11000

Ventajas

  • Precisión: ± 1.5% de tasa / ± 1.0% de tasa
  • Rango de diámetros: DN20-DN300
  • Temperatura del fluido: - 20 ... + 350 ° C
  • Material de la carcasa: SS304 / SS316
  • Rango de aplicación: gas; líquido; vapor
  • Conexión: brida / wafer
