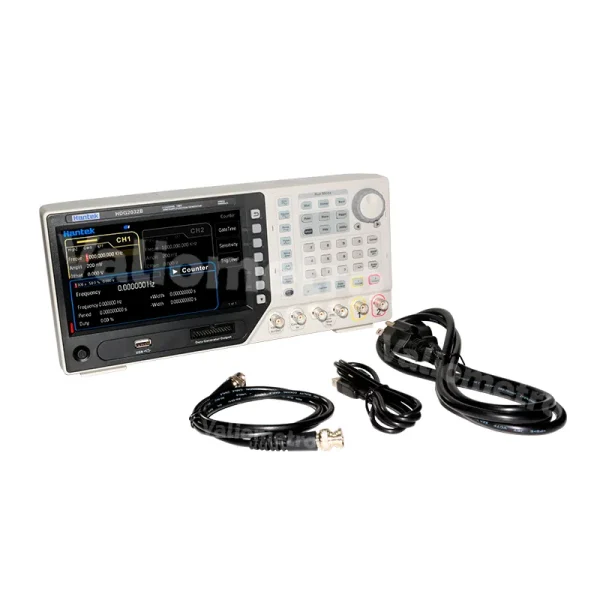

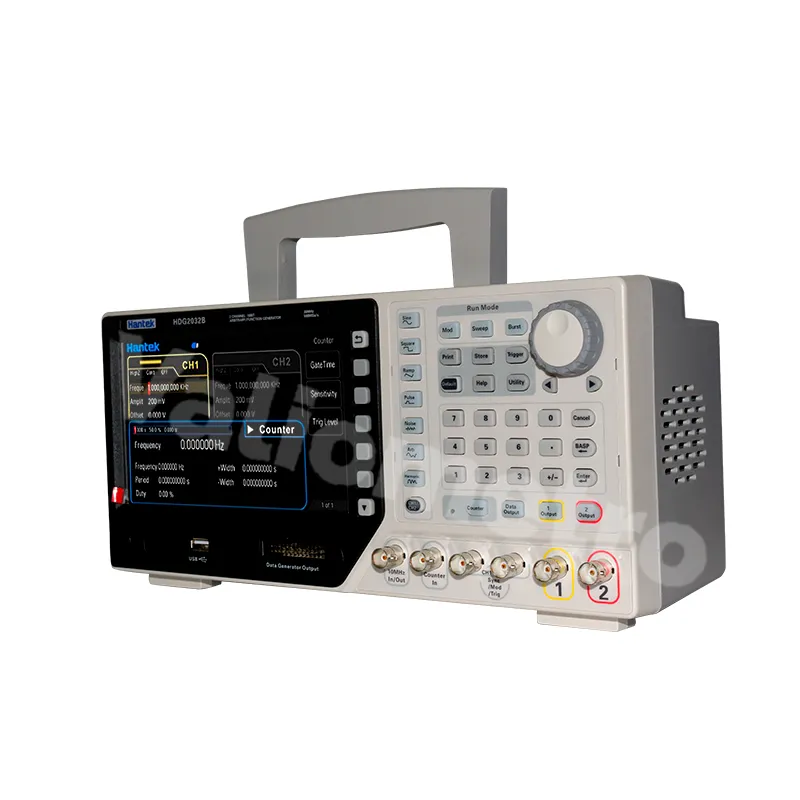

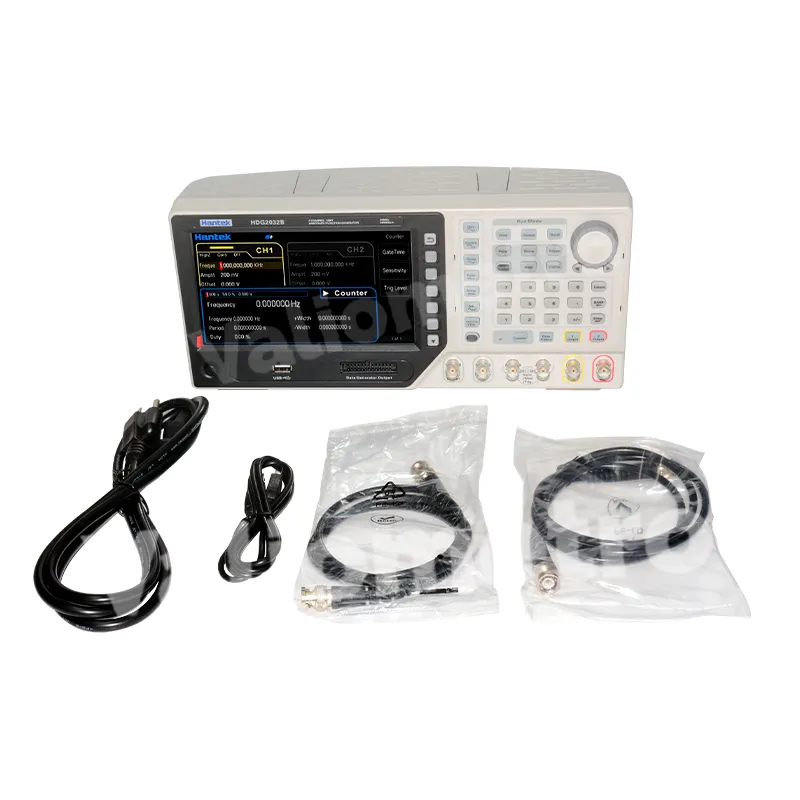

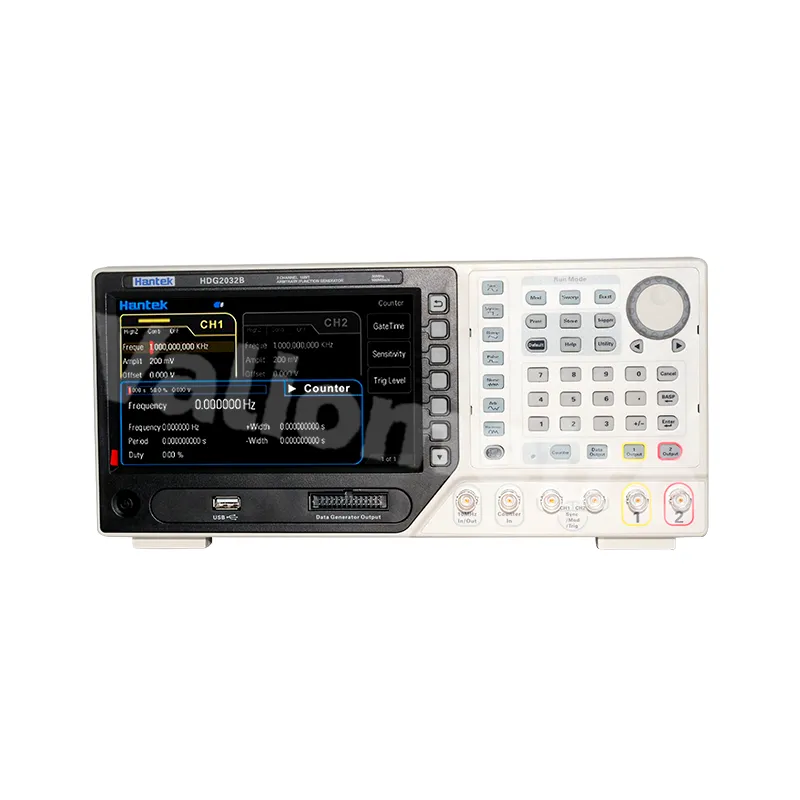

Generador de función arbitrario, muestreo de 250MSa / s, memoria 64M

Modelo: HDG2000B Series

Caraterísticas

HDG2000B Series

  • Resolución de 16 bits, tasa de muestreo de 250MSa / s; Profundidad de memoria de 64M;
  • 100/80/60/30/20 / 10MHz o 5MHz Máx. Frecuencia de salida sinusoidal;
  • La salida digital de 16 canales, junto con el canal analógico, puede reconstruir las señales más mixtas en la práctica diaria,
  • Soporta modulaciones AM, FM, PM, ASK, FSK, PSK y PWM
  • Base de tiempo TCXO estándar, OCXO opcional para una estabilidad ultra alta
  • Pantalla TFT de 7 pulgadas, 64 K de color verdadero, WVGA (800X480)
  • Muchas interfaces: USB Host, dispositivo USB, LAN
  • Contador de frecuencia 80M



Modelo HDG2102B HDG2082B HDG2062B HDG2032B HDG2022B HDG2012B HDG2002B
Características principales
Canales 2 2 2 2 2 2 2
Memoria 64M 64M 64M 64M 64M 64M 64M
Frecuencia 100MHz 80MHz 60MHz 30MHz 20MHz 10MHz 5MHz
Tasa de muestreo 250MSa/s
Resolución de voltaje 16Bit
Salida digital 16 canales de salida
Característica de Frecuencia
Formas de onda estándar Senoidal, Cuadrado, Rampa, Pulso, Ruido, Sinc, Aumento exponencial, Caída exponencial, ECG, Gauss, Haver Sine, Lorentz, Dual-Tone, DC
Senoidal 1uHz~Max.
Cuadrada 1uHz~30MHz 1uHz~Max.
Pulso 1uHz~15MHz 1uHz~Max.
Rampa / triángulo 1uHz~4MHz 1uHz~3MHz.
Ruido blanco 1uHz~Max.
Arbitrario 1uHz~20MHz 1uHz~20MHz 1uHz~20MHz 1uHz~20MHz 1uHz~15MHz 1uHz~10MHz 1uHz~5MHz
Resolución 1uHz
Precisión ±50ppm, 18~28℃
Pureza del espectro de onda sinusoidal
Distorsión armónica Típico（0dBm）DC-1MHz: <-60dBc; 1MHz-10MHz: <-55dBc; 10MHz-100MHz: <-50dBc
Distorsión armónica total <0.1% (10Hz-20kHz, 0dBm)
Señal espuria Típica l(0dBm):≤10MHz: <-65dBc;
(no armónico) >10MHz <-65dBc+6dB/fase espectro
Fase de ruido Típica (0dBm,10kHz offset,) 10MHz: ≤-115dBc/Hz
Cuadrada
Tiempo de subida / bajada <10ns <11ns <12ns <14ns <16ns <18ns <18ns
Excederse <3%(100KHz, 1Vpp)
Ciclo de trabajo ≤10MHz: 20.0%~80.0%; 8.0%~92.0%
10MHz~40MHz: 40.0%~60.0%;
 >40MHz: 50.0%
Asimetría 1% de periodo+5ns
Jitter（rms） Típico（1MHz,1Vpp, 50Ω）≤5MHz: 2ppm+500ps; > 5MHz: 500ps
Señal de rampa
Linealidad ≤1%(1KHz, 1Vpp)
Simetría 0%~100%
Pulso
Periodo 33.33ns~1Ms 40ns~1Ms 40ns~1Ms 50ns~1Ms 50ns~1Ms 100ns~1Ms 200ns~1Ms
Pulso  ≥12ns ≥14ns ≥14ns ≥16ns ≥16ns ≥18ns ≥18ns
Tiempo de subida de rampa ≥8ns ≥9ns ≥10ns ≥10ns ≥11ns ≥11ns ≥12ns
Exceso <3%(1VPP)
Jitter（rms） Típico（1MHz, 1Vpp, 50Ω）
≤5MHz 2ppm+500ps
> 5MHz 500ps
Generador de ondas arbitrario
Longitud de forma de onda 64M Point
Resolución vertical 16 Bit
Tasa de muestreo 250MSa/s
Tiempo de subida/bajada Típico l(1Vpp):<6ns
Jitter Típico（1MHz, 1Vpp, 50Ω）
≤5MHz 2ppm+500ps;
> 5MHz 500ps
Característica de amplitud
Rango de amplitud ≤20MHz:2mVpp - 20Vpp;≤60MHz:2mVpp -15Vpp;≤80MHz:2mVpp -10Vpp;
≤90MHz:2mVpp - 5Vpp;≤100MHz:2mVpp - 2Vpp
Precisión Typical（1kHz Sine, 0V desviación, >10mVpp, Auto); ±1% de ±2mVpp
Amplitud de señal plana ≤10MHz:±0.1dB;≤60MHz:±0.2dB;≤100MHz:±0.4dB
Resolución 1mv o 4 dígitos
Impedancia 50Ω
Característica de compensación
Rango |Voffset| < Vmax – Vpp/2
Precisión ±(1% de configuración + 5mV + 0.5% de amplitud）
Característica de modulación
Tipo de modulación AM, FM,PM,2ASK,2FSK,2PSK,PWM
AM
Forma de onda del portador Senoidal, Cuadrado, Rampa, Ruido, Arb. (excepto DC)
Fuente Interna/externa
Modulación de formas de onda Senoidal, Cuadrado, Rampa, Ruido, Arb
Frecuencia 1Hz~500KHz
Profundidad 0%~120%
FM
Forma de onda del portador Senoidal, Cuadrado, Rampa, Ruido, Arb. (excepto DC)
Fuente Interna/externa
Modulación de formas de onda Senoidal, Cuadrado, Rampa, Ruido, Arb
Frecuencia 1Hz~500KHz
Desviación de frecuencia 0~360
PM
Forma de onda del portador Senoidal, Cuadrado, Rampa, Ruido, Arb. (excepto DC)
Fuente Interna/externa
Modulación de formas de onda Senoidal, Cuadrado, Rampa, Ruido, Arb
Frecuencia 1Hz~500KHz
Desviación de la frecuencia 0%~120%
2ASK
Forma de onda del portador Senoidal, Cuadrado, Rampa, Ruido, Arb. (excepto DC)
Fuente Interna/externa
Modulación de formas de onda Cuadrada a 50% ciclo de trabajo
Tasa de código 1Hz~500KHz
2FSK
Forma de onda del portador Senoidal, Cuadrado, Rampa, Ruido, Arb. (excepto DC)
Fuente Interna/externa
Modulación de formas de onda Cuadrada a 50% ciclo de trabajo
Tasa de código 1Hz~500KHz
2PSK
Forma de onda del portador Senoidal, Cuadrado, Rampa, Ruido, Arb. (excepto DC)
Fuente Interna/externa
Modulación de formas de onda Cuadrada a 50% ciclo de trabajo
Tasa de código 1Hz~500KHz
PWM
Forma de onda del portador Senoidal, Cuadrado, Rampa, Ruido, Arb. (excepto DC)
Fuente Interna/externa
Modulación de formas de onda Senoidal, Cuadrado, Rampa, Ruido, Arb. (excepto DC)
Tasa de código 1Hz~500KHz
Desviación de ancho 0% a 100% de ancho de pulso
Característica de estallido
Recuento de ráfagas 1~2000000000
Fuente cerrada Disparo externo
Fuente de disparo Interno, externo o manual
Características de barrido
Tipo linear
Tipo de dirección Arriba
Tiempo de barrido 280 000s
Tiempo de espera / retorno 280 000s
Fuente de disparo Interno, externo, manual
marca Caída del flanco de señal sincronizada (programable)
Especificaciones generales
Interface USB host, USB Device, LAN opcional
Pantalla 7’’ 64K Color TFT Display, 800*480
Voltaje de potencia 100-120VACRMS(±10%), 45Hz a 440Hz, CATⅡ; 120-240VACRMS(±10%), 45Hz a 66Hz, CATⅡ
Consumo de energía <60W
Corriente de salida 0.15A
Tamaño 305mm x 100mm x 130mm (Largo x Ancho. x Alto)
Peso 3KG
