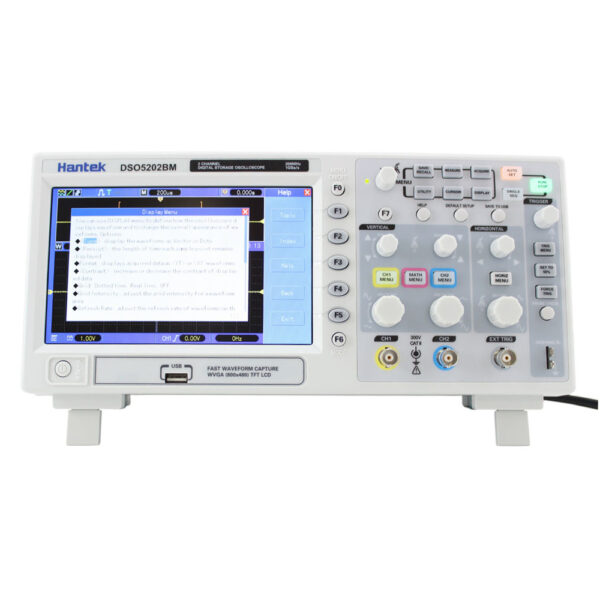

Hantek DSO5202BM Especificaciones

•     Ancho de banda: 200MHz
•     Frecuencia de muestreo en tiempo real: 1 GSa / s
•     Frecuencia de muestreo equivalente: 25 GSa / s
•     Longitud de registro (puntos de muestra):
  •         Monocanal: máximo 2M
  •         Doble canal: 1M máximo (4K, 16K o 40K opcional)
•     Rango SEC / DIV: 4nS / div-40S / div (en una secuencia 2, 4, 8)
•     Precisión del tiempo de retraso: 500ps

    Vertical

•         Convertidor A / D: resolución de 8 bits con cada canal muestreado simultáneamente
•         Rango de VOLTIOS / DIV: 2mV / div ~ 5V / div en la entrada BNC
•         Rango de posición: ± 50V (5V / div), ± 40V (2V / div ~ 500mV / div), 2V (200mV / div ~ 50mV / div), ± 400mV (20mV / div ~ 2mV / div)
•         Límite de ancho de banda: 20 MHz
•         Tiempo de subida en BNC: ≤1.7ns
•         Precisión de ganancia de CC ± 4% para muestra o modo de adquisición promedio, 5mV / div a 2mV / div
•         Precisión de ganancia de CC ± 3% para el modo de adquisición de muestra o promedio, 5V / div a 10mV / div

    Medición

•         Manual: la diferencia entre los cursores de voltaje; la diferencia entre cursores de tiempo; calculado por Hz
•         Seguimiento: el voltaje y el tiempo en un punto de forma de onda
•         Automático: Pk-Pk, max, min, mean, cyc RMS, frecuencia, período, tiempo de subida, tiempo de caída, ancho positivo, ancho negativo

    Pantalla

•         Tipo: LCD en color de 7 “y ángulo recto TFT de 16 dígitos
•         Resolución: 800 x 480
•         Contraste: 16 marchas con la barra de progreso para mostrar el ajuste
•         Interfaz: host USB y esclavo USB

    Fuente de alimentación

•         100-120 VACRMS (± 10%), 45Hz a 440Hz, CAT II
•         120-240 VACRMS (± 10%), 45Hz a 66Hz, CAT II
•         Poder: <30W
•         Fusible: 2A, clasificación T, 250V

    Dimensiones físicas

•         Tamaño: 313 mm (L) x 108 mm (W) x 142 mm (H)
•         Peso: 2,08 kg (sin embalaje ni accesorios)
•         Incluye dos sondas de osciloscopio, cable USB y cable de alimentación.
